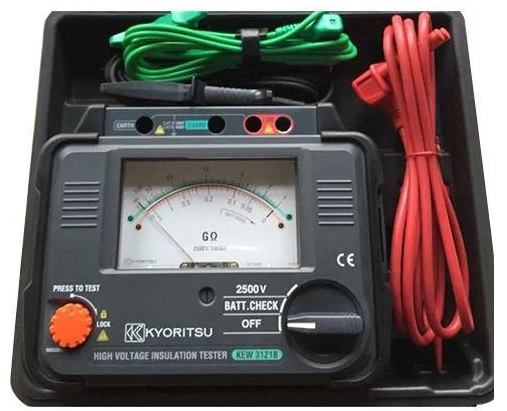

Đồng hồ đo điện trở cách điện Kyoritsu 3121B
Máy đo điện trở cách điện Kyoritsu 3121B, Thiết bị đo điện trở cách điện Kyoritsu 3121B
Model: 3121B
Xuất xứ: Kyoritsu – Nhật Bản
Giá LH: 0983.49.67.69 - 0962.49.67.69
Email: buiduyhuu@gmail.com, congtyhuuhao8@gmail.com
- Thiết bị đo điện trở cách điện có vai trò quan trọng trong lĩnh vực điện máy công nghiệp và trong nghiên cứu học tập, là thiết bị mang đến tính trực quan và thực tiễn cho người dùng.
- Đồng hồ đo điện trở cách điện Kyoritsu 3121B được sản xuất theo công nghệ sản xuất tiên tiến của Nhật với nhiều tính năng ưu việt, được cải tiến thêm nhiều công năng mới cung cấp hiệu suất làm việc tối ưu nhất trong việc kiểm tra lớp cách điện của các thiết bị, mang lại sự an toàn cho người sử dụng.
- Thiết bị đo điện trở cách điện Kyoritsu 3121B có cấu tạo khá nhỏ gọn, tiện dụng trong việc di chuyển thiết bị, tăng khả năng cơ động cho người sử dụng. Máy sử dụng nguyên lí toán học, vật lí nên cho số đo chính xác, giúp ích nhiều trong công việc kiểm tra điện trở, sản xuất các cuộn cáp dây điện, hay các thiết bị điện.
Ứng dụng của đồng hồ đo điện trở cách điện Kyoritsu 3121B:
- Đồng hồ đo điện trở cách điện được sử dụng
- Để xác định, đánh giá, kiểm soát chất lượng khi sản xuất.
- Đánh giá hỗ trợ trong quá trình thi công, cài đặt, nghiệm thu,kiểm nghiệm sản phẩm.
- Kiểm tra, đánh giá định kỳ hay trong bảo trì sửa chữa, sử lý sự cố…
Thông số kỹ thuật đồng hồ đo điện trở cách điện Kyoritsu 3121B:
- Đồng hồ chỉ thị kim
+ Điện áp thử DC: 2500V
+ Giải điện trở đo : 2GΩ/100GΩ
+ Giải đo kết quả đầu tiên : 0.1 ~ 50GΩ
- Độ chính xác :
0.1 - 50GΩ: ±5%rdg
0 - 0.1GΩ, 50GΩ - ∞:
±10%rdg or 0.5% of scale length
- Tiêu chuẩn: IEC 61010-1, 61010-2-030 , Pollution degree 2, IEC 61010-031, IEC 61326-1, 2-2
- Nguồn : DC12V : LR14/R14 × 8
- Kích thước : 177 (L) × 226 (W) × 100 (D) mm
- Trọng lượng: 1,6 kg
Phụ kiện :
- 7165A Que đo đường Linedài 3m
- 7264 Đầu nối đất dài 1.5m
- 7265 Que đo Guard dài1.5m
- 8019 Đầu đo kiểu Hook
- 9182 Hộp đựng cứng
- Pin LR14 × 8, HDSD
Hướng dẫn sử dụng Đồng hồ đo điện trở cách điện Kyoritsu 3121B:
- B1 : Trước tiên chúng ta cần tắt hết điện trước khi đo điện trở cách điện : để kiểm tra lại hệ thống còn điện hay không chúng ta cần chuyển đồng hồ về thang đo V và đo kiểm tra nếu đồng hồ báo OV thi tốt ( Khi đó chúng ta mới được phép tiến hành đo điện trở cách điện .)
B2: Xác định thang đo phù hợp : Để xác định thang đo chúng ta xác định bằng việc xem hệ thống điện chúng ta chuẩn bị đo điện trở cách điện là đang sử dụng hệ thống lưới điện bao nhiêu vol?
VD: Hệ thống điện bạn sẽ sử dụng là 500V Khi đo bạn cần chọn thang đo 1000V
Hệ thống lưới điện bạn sử dụng 220V khi đó bạn phải sử thang đo 500V
và cứ như thế chúng ta theo nguyên tắc 1/2 ( Lưới điện bao nhiêu thì chúng ta sử dụng thang đo gấp đôi )
B3 : Kẹp dây que đo mỏ kep cá sấu vào vỏ thiết bị cần đo ( dây đo mầu đen ) : Như vỏ máy biến áp, vỏ motor, vỏ cascp điện, vỏ tủ điện.. Dây đo mầu đỏ còn lại thì chạm vào nơi cần đo điện trở cách điện.
B4 : Tiến hành nhấn nút đo để đồng hồ phóng ra một lượng điện áp DC như mình đã chọn, và việc duy nhất chúng ta chỉ việc đọc thông số hiển thị trên màn hình là xong .
Lưu ý : Vì các kết quả đo được sẽ thay đổi theo thời gian do tác dụng của điện dung, do đó cần có nhiều kết quả để tổng hợp, đánh giá đúng chất lượng của dung môi.
